COMPLESSI PREFABBRICATI IN MODULI, Strutture a moduli affiancati

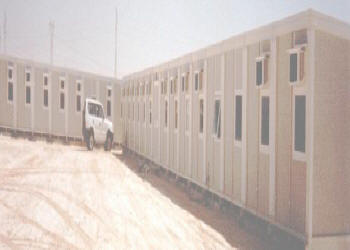

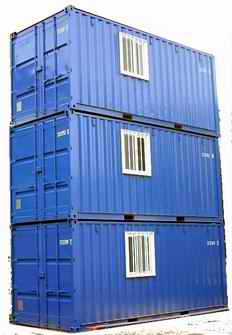

Container box è in grado di fornire Complessi modulari o strutture prefabbricate in moduli . Le unità vengono affiancate e collegate tra loro in modo da creare uffici ampi, sale riunioni, dormitori. Possiamo realizzare prefabbricati su due livelli . Qualità e spessore dei materiali possono cambiare in base alle necessità.

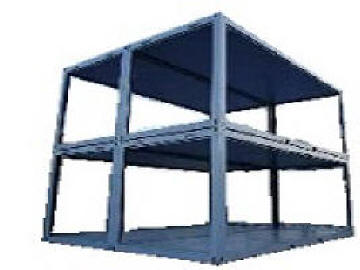

Struttura portante, costituita da tubolari e profilati stampati in acciaio zincato. Il basamento è realizzato con profilo pressopiegato perimetrale e intralicciatura di profilati trasversali adeguatamente dimensionati. Il colmo è costituito da profilati pressopiegati aventi la funzione di ritegno e bloccaggio dei pannelli di copertura e di parete nonché canala di gronda per scarico acqua piovana. Il collegamento tra basamento e tetto è ottenuto con montanti pressopiegati esterni saldati o imbullonati a basamento ed a tetto. Sotto basamento longheroni di rialzo mantengono ulteriormente rigida la struttura e permettono la fuoriuscita degli scarichi in presenza di servizi igienici. Il sollevamento dei prefabbricati viene realizzato tramite ganci posti a tetto o basamento.
Specifiche.
· Spessore profili: 15/10 - 20/10 mm;
· Struttura saldata;
· Sollevamenti a tetto di ciascun monoblocco .
- affiancamento da effettuare sul posto o con nostra squadra (vedasi costi in fondo ) o direttamente dal cliente (forniamo materiale di giunzione).
PARETI PERIMETRALI.
Le pareti sono realizzate con pannelli sandwich coibentati, costituiti da lamiere di acciaio preverniciate, microgrecate, di color bianco-grigio su entrambi i lati (a pagamento altre finiture), con interposto poliuretano schiumato autoestinguente. Le giunzioni tra pannelli sono del tipo maschio-femmina.
Specifiche.
· Spessore: 40 mm;
· Coefficiente di trasmissione termica K= 0,50 W/m2 k.
COPERTURA.
La copertura è piana (a pagamento è ottenibile a 2 falde) realizzata con pannelli sandwich coibentati, costituiti da lamiere di acciaio, preverniciata bianco-grigio lato interno modulo, grecata e zincata lato esterno modulo (a richiesta altre finiture), con interposto poliuretano schiumato autoestinguente. Le giunzioni tra pannelli sono del tipo maschiofemmina.
Specifiche.
· Spessore: 30 mm + 40 mm di greca esterna;
· Coefficiente di trasmissione termica K= 0,59 W/m2 k;
· Profilo tetto gronda a filo - pluviali interni;
PAVIMENTAZIONE.
La pavimentazione appoggia su una struttura portante costituita da profili pressopiegati in acciaio zincato. Essa è ottenuta con pannelli in truciolare multistrato autoestinguenti idrofughi (a pagamento in multistrato marino o legno-cemento)
Il Piano calpestabile costituito da linoleum, fissato mediante applicazione di speciali mastici.
SERRAMENTI.
I serramenti sono forniti in PVC o alluminio verniciato bianco RAL 9010 (anodizzato argento o altre tinte RAL ottenibili a pagamento), completi di vetri (barre di protezione a richiesta). Tutte le porte sono dotate di serratura tipo Yale. Nota: le dimensioni indicate si intendono di telaio esterno e non di luce utile.
Dotazione.
· N. 1 porte per esterni , 1/2 vetro camera sp. mm 4/9/4, dim. mm 1.050x2.100, con barre di protezione; maniglia e serratura a cilindro
· N. 5 finestre 1050 x 1120 con apertura vetro a scorrere , barrette di protezione, vetri camera 4/9/4 . (Eventuali ulteriori Finestre Apribili standard da aggiungere sul perimetro, profilo in alluminio apertura a vetro scorrevole 1050x1120 con barre protettive EURO 250 + IVA con doppio vetro)
VERIFICARE EVENTUALE RAPPORTO ILLUMINOMETRICO DA SODDISFARE
IMPIANTO IDRAULICO.
L’impianto idraulico se fornito è realizzato a vista, mediante tubazioni e raccordi in polipropilene termosaldato, conforme alle norme DIN 16892, e con manicotto esterno per allacciamento alla rete idrica. La rete di scarico è realizzata in PVC tipo pesante sotto basamento o a parete.
IMPIANTO ELETTRICO.
Gli impianti elettrici sono eseguiti a regola d’arte con prodotti conformi alle leggi n. 186/68 e n. 791/77, ed in conformità
alle norme CEI, IEC, CENEIEC, con rilascio della Dichiarazione di Conformità dell’impianto alla regola dell’arte (Art. 6,
Legge n. 37 del 27 marzo 2008). I cavi sono di tipo antifiamma, protetti da tubazioni a vista in PVC autoestinguente.
Dotazione.
Quadro Elettrico centrale con opportune protezioni mangetotermiche differenziali sulle varie linee.
· N. plafoniere interna a NEON 1X36W, con interruttore di accensione in ciascuna stanza.
· N. presa di corrente bivalente 10/16 A IP44; (incluse quelle per cucina)
· Scatola di derivazione per allacciamento esterno;
· Bulloni M12 per collegamento alla rete di terra saldato alla struttura di base.
VARIE.
Dotazioni aggiuntive incluse
· N. 2 tubolare di supporto dim. mm 80x40x1,5 per tutta la lunghezza di ogni monoblocco;(ovviamente è possibile fornire il fondo piatto senza tubolari)
· Kit d’assemblaggio sia verticali, sia orizzontali;
· Verniciatura della struttura RAL 7035 Bianco/Grigio.
